Dynampis 支援ツール - GNS3(2)

idlepc 値の計算

続いて、IOS ごとの idlepc 値の計算もやってしまいましょう。
この設定をしないで起動すると、CPU が 100% に張り付いてしまい、
使い物になりません。

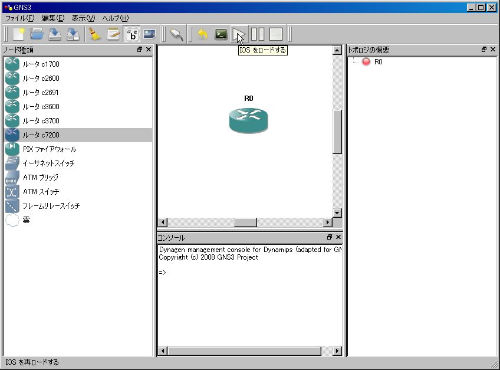

まず、登録した IOS イメージに該当するモデルを左の一覧から
ドラッグして、真ん中のペインに持っていきましょう。

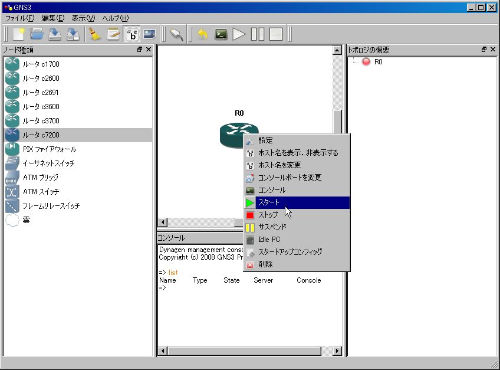

そのまま、このルータを起動させます。
ルータ上で「右クリック→スタート」でルータが起動します。

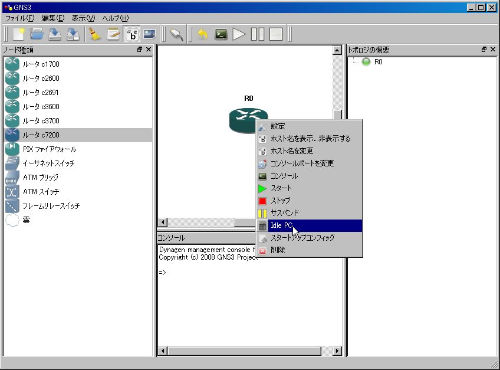

1 ～ 2 分ほど待ってから、該当ルータを右クリックして「Idle PC」を
選択します。





すると以下のロゴが出て、idlepc を計算してくれます。
気長に待ちましょう。

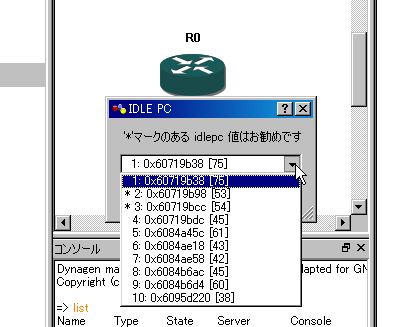

計算が終わると、以下のように複数の値が表示されます。





「*」印がある場合は、その値を選択します。
「*」印が 1 つもない場合は、どれか 1 つを選択しましょう。

ここでうまくいけば CPU 使用率が劇的に減少します。

もし現象しなかった場合は、もう一度 idlepc 値の
計算をしてみましょう。

これで初期設定が終了です。



トポロジの作成

それでは続いて、ネットワークトポロジを作成してみましょう。

まずはノードを左にある一覧からドラッグしていくつか
置いてみましょう。

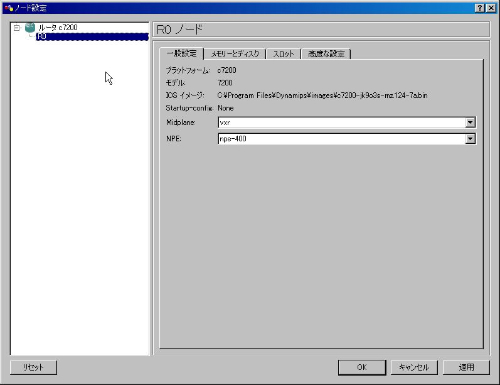

ノードを選択して右クリック→設定をクリックすると、
ノードの設定画面が表示されます。





ここで、ノードのメモリサイズの変更や搭載するモジュールの
選択などの設定をすることが出来ます。



ノードの接続

モジュールを選択した後は、ノード同士を接続してみます。

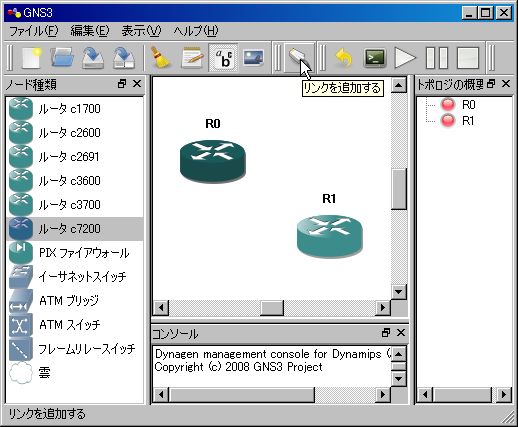

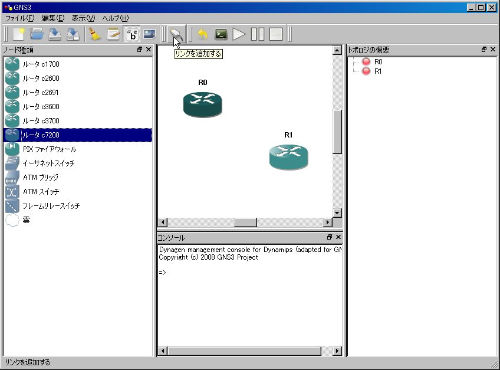

メニューの「リンクを追加する」ボタンをクリックします。

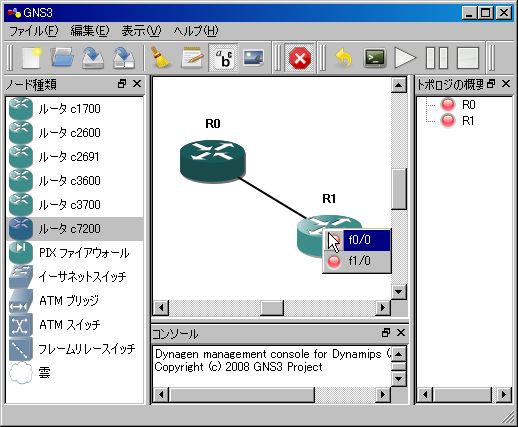

接続したいノード上でクリックし、続けて相手のノード上で
もう一度クリックします。

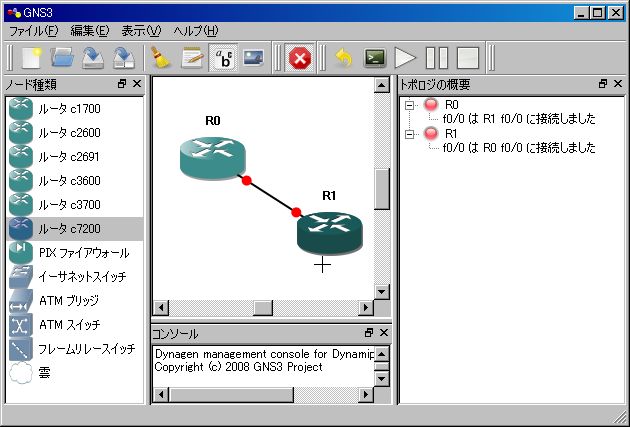

これで接続完了です。



ノードの起動

それでは実際にノードを起動してみます。

ノードの起動は、ノード上で「右クリック→スタート」で
起動出来ますが、全ノードを起動させたい場合は、

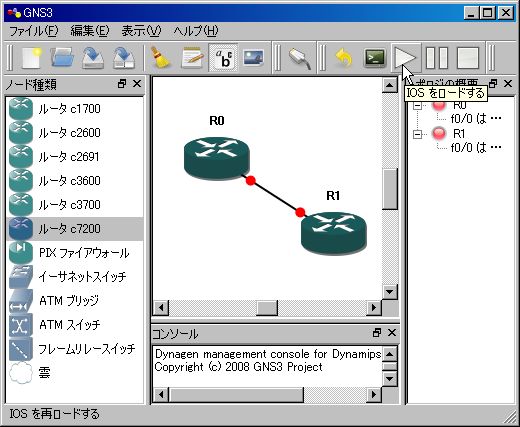

メニューの「IOS をロードする」ボタンを押しましょう。

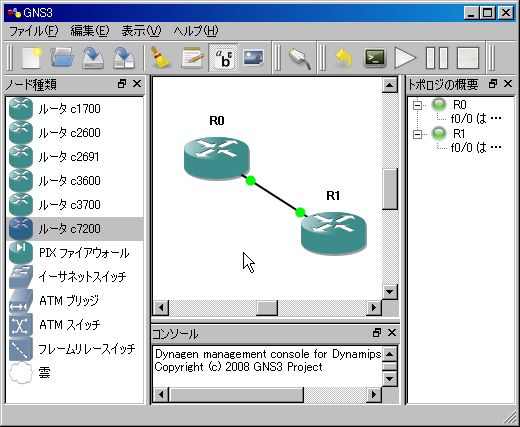

リンクの○の色が緑になれば OK です。





ルータへのコンソール接続

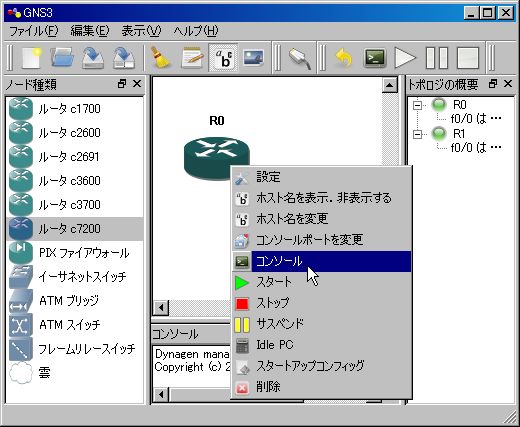

ルータにコンソール接続したい場合は、対象のノード上で
「右クリック→コンソール」でコンソール接続出来ます。





後は実際のルータの操作と同様の操作が可能です。



設定の保存とロード

GNS3 で作成したトポロジは、もちろん保存出来ますので、
後日同じトポロジで動作確認したい、という場合も
設定ファイルをロードすることで可能です。

ルータのコンフィグも引き継ぎますので、
前回設定したコンフィグで起動してくれます。



イーサネットスイッチと接続

ルータとイーサネットスイッチを接続する場合は、
左のノード一覧から「イーサネットスイッチ」をドラッグして、
接続するだけです。

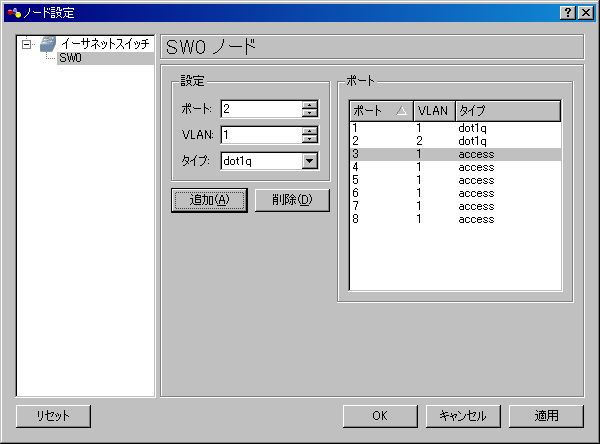

イーサネットスイッチのノード上で「右クリック→設定」で
設定をすることが可能です。

設定は、各ポートを access か 802.1q のどちらかに変更可能で、
access の場合は VLAN-ID を指定することが出来ます。





フレームリレー・スイッチ

フレームリレー・スイッチと接続する場合は、左のノード一覧から
「フレームリレー・スイッチ」をドラッグして、ルータの
シリアルインタフェースと接続してあげます。

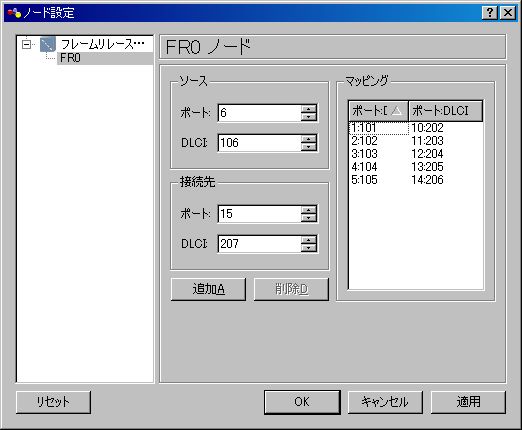

フレームリレー・スイッチでは、ポートと DLCI のマッピングを
設定出来ます。

初期状態ではマッピングの設定が無いので、「追加」ボタンで
必要な数、追加してあげましょう。





ATM スイッチ

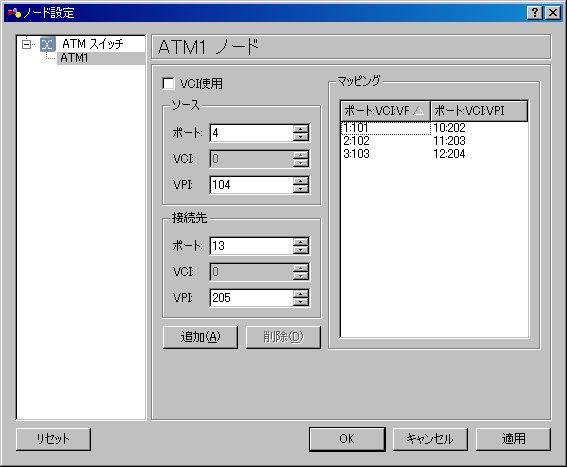

ATM スイッチと接続する場合も、基本的にはフレームリレー・スイッチと
同様に、ATM スイッチの設定で VPI のマッピングをしてあげて、
ルータと接続させれば OK です。





PC の NIC にくくりつける

GNS3 を起動させている PC にある実際の NIC と GNS3 上の
ルータのインタフェースをくくりつけることも簡単に出来ます。

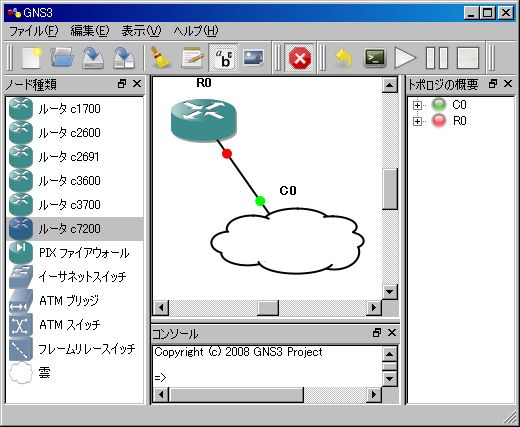

左のノード一覧から「雲」をドッラグして、中央ペインに
持ってきます。
「雲」上で「右クリック→設定」をクリックして設定画面を
呼び出します。

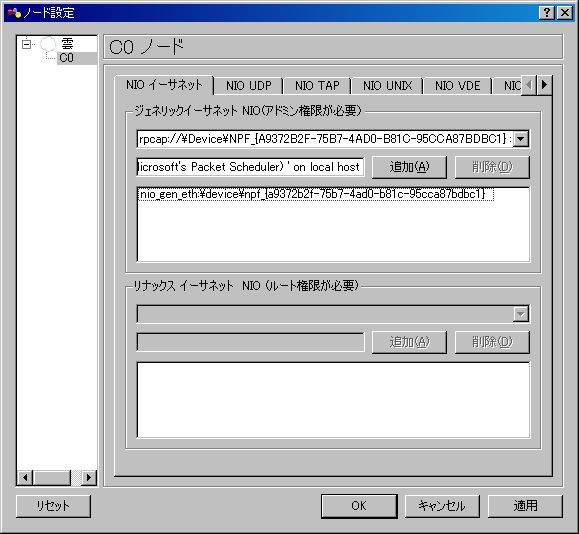

「ジェネリックイーサネット」メニューから、
くくりつけたい NIC を選択し、「追加」ボタンを押します。





くくりつけたいルータのインタフェースと雲を接続してあげれば OK です。





パケットキャプチャ

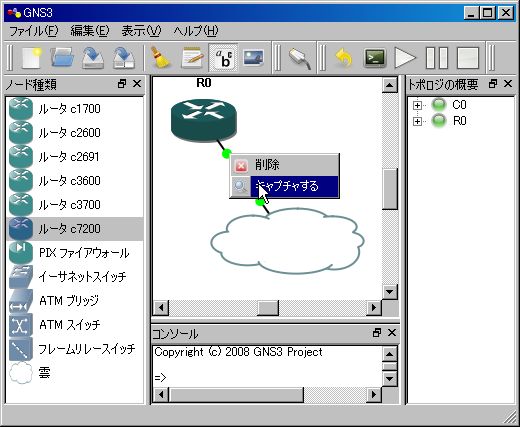

リンクに流れるパケットをキャプチャしたい場合は、
キャプチャしたいリンク上で「右クリック→キャプチャ」を選択します。

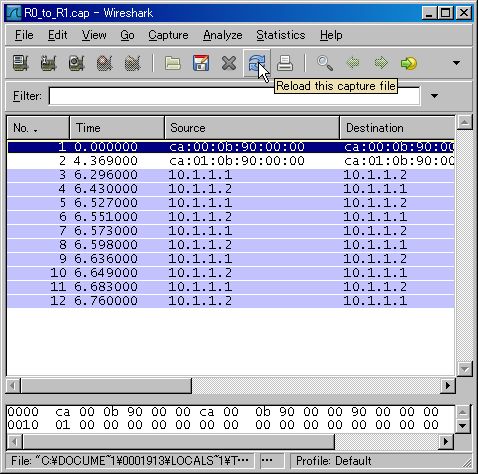

すると Wireshark が起動しますので、「Reload this capture file」
ボタンをクリックするとキャプチャ結果が更新されます。

キャプチャを止めるには、キャプチャをしているリンク上で
「右クリック→キャプチャをとめる」を選択します。





トポロジー図を保存

作成したトポロジー図を画像として保存することも可能です。

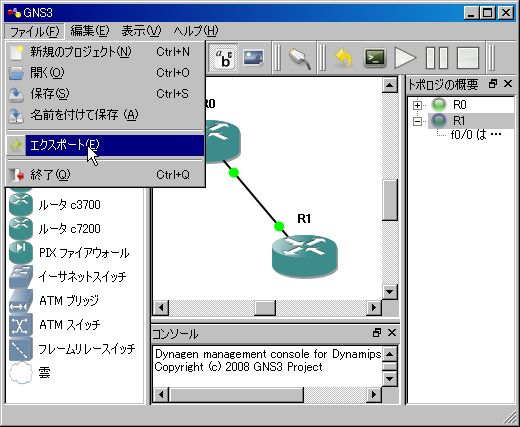

メニューの「ファイル」－「エクスポート」をクリックすれば、
png 形式で保存できます。





コンフィグを抽出

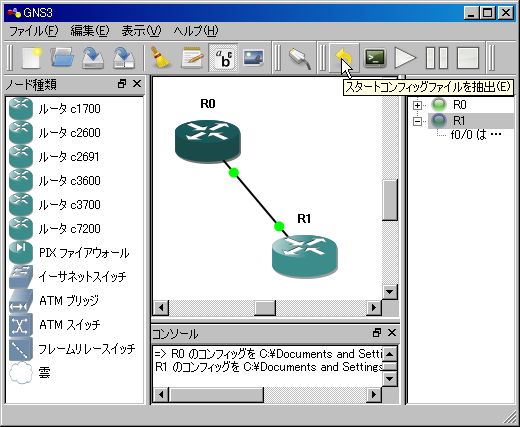

「スタートアップファイルを抽出」アイコンをクリックすると、
トポロジにある全ルータのコンフィグファイルを抽出することが
出来ます。
